1부에 이어 코콤 월패드 게이트맨 도어락, 동체센서, 도어센서 ESP모듈 활용 MQTT연동 - 2부 이다.
1부에서 자석센서 와 동체 센서를 위한 저항 분배 회로가 필요하다고 했다. 대략 이런 형태이다.
ESP모듈에는 3.3V이하의 전원이 들어가야한다. 월패드에서 12V신호를 주기떄문에 910k와 300k 저항을 이용하여
12V * (300k / (910k + 300k) ) = 약 2.975V 가 인가된다. (2.5V이상이면 안정적으로 High값으로 인지한다.)
저항을 900옴, 300옴 등을 이용해도 되지만 흐르는 전류값을 낮추기 위해 높은값을 이용하였다.
이전 포스팅했던 RS-485 때처럼 젠더 형태로 Board를 하나 만들어서 깔끔하게 작업을 시도했다.
2019/05/20 - [Home Automation] - 코콤 Wall PAD의 RS-485 Home Assistant 연동을 위한 H/W
코콤 Wall PAD의 RS-485 Home Assistant 연동을 위한 H/W
최근 지어진 아파트에는 Wall PAD에 RS-485를 이용하여 1. 조명제어(일반적으로 거실, 비싼집은 집안 전체가 제어가 된다 더라.....) 2. 보일러 3. 가스 차단기 4. 전열 교환기(단순 공기 순환용 Fan이 설치된경우..
www.kimnjang.com

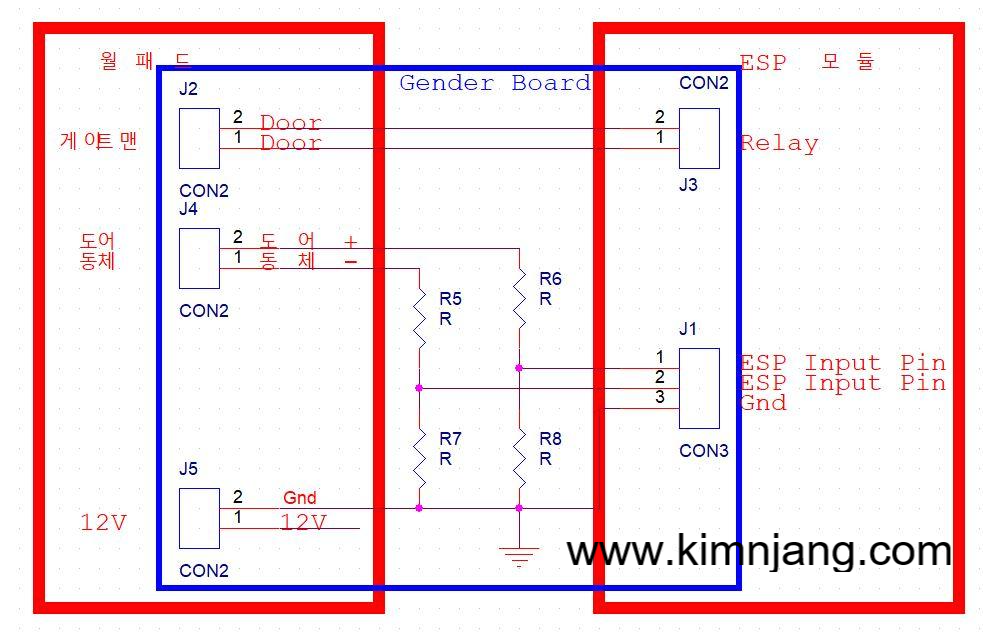

작업에 이용한 회로도 ( 사실 포스팅하려고 그렸다.. 그래서 Reference num이 엉망이다....)
J1~J5는 커넥터, R5~R6은 910k 저항, R7~R8은 300k 저항 이다.
아래는 작업사진.....
Dip타입 저항이 없어서 1608 SMD타입으로 작업했다. 전선은 에나멜 선을 이용해서. 깔끔하게....
사진찍으면서 작업하는게 손에 익지 않다보니 사진이 엉망이다........특히 ESP 모듈 사진은 최종본이 없다..
이 작업에서 가장 중요한것은 모듈쪽과 월패드쪽 Gnd는 꼭 서로 연결해줘야한다.. 다른선은 연결안하면 동작 안하면 그만이지만 Gnd 서로 연결 안하면 뭔일이 일어날지 그때끄때 다르다...
다음 포스팅은 ESP Easy를 이용한 MQTT를 위한 설정 업로드 예정이다,
