Synology NAS에 USB-Serialport(FTDI)인식 시키기

Synology NAS에 USB to Serial port를 연결하면 인식은되지만 사용할 수가 없다. 사용법은 SSH나 Telnet로 접속한후 vi 에디터를 이용하여 부팅 파일을 만든다 sudo vi /usr/local/etc/rc.d/startup.sh 내용은 sudo insmod /lib/modules/usbserial.ko sudo insmod /lib/modules/ftdi_sio.ko sudo chmod 777 /lib/modules/usbserial.ko sudo chmod 777 /lib/modules/ftdi_sio.ko 입력후 esc를 두번 누르고 :wq 와 Enter sudo chmod 700 /usr/local/etc/rc.d/startup.sh 까지 입력하면 재부팅을 해도 FTDI드..

Home Automation/NAS 2020.01.18

다원DNS 2선식 Z-Wave(국내향) 허브(RINK-GRIB)

IoT가 활성화 되면서 전등도 원격제어가 대세가 되고 있지만 아직 완벽한 솔루션은 없다. 전등용 스마트 스위치는 2선식, 3선식 두가지 방식이 있다. 3선식은 L(활선), N(중성선) 모두가 들어가서 스위치에 안정적인 전원 공급이 가능한 반면 국내 전등 스위치 설치환경에는 N이 배선되어있지 않아 설치가 어렵다. 2선식은 L선만 스위치부에 있으면 설치가 가능하지만 전등이 꺼진상태에서도 미세하게 전류를 흘려 스위치에 전원을 공급하는 방식으로 전등 종류 및 부하에 영향을 받는 문제가 있다. 또한 소비 전력의 제한으로인하여 Wi-Fi가 아닌 Zigbee나 Z-Wave와 같은 저전력 통신으로 설계가 되어지고 이로인해 전용 HUB가 필요하게 된다. 이번에 국내 업체인 다원DNS에서 Z-Wave가 적용된 스마트 스위..

ESP8266(Wemos D1)용 Sensor PCB - 2부

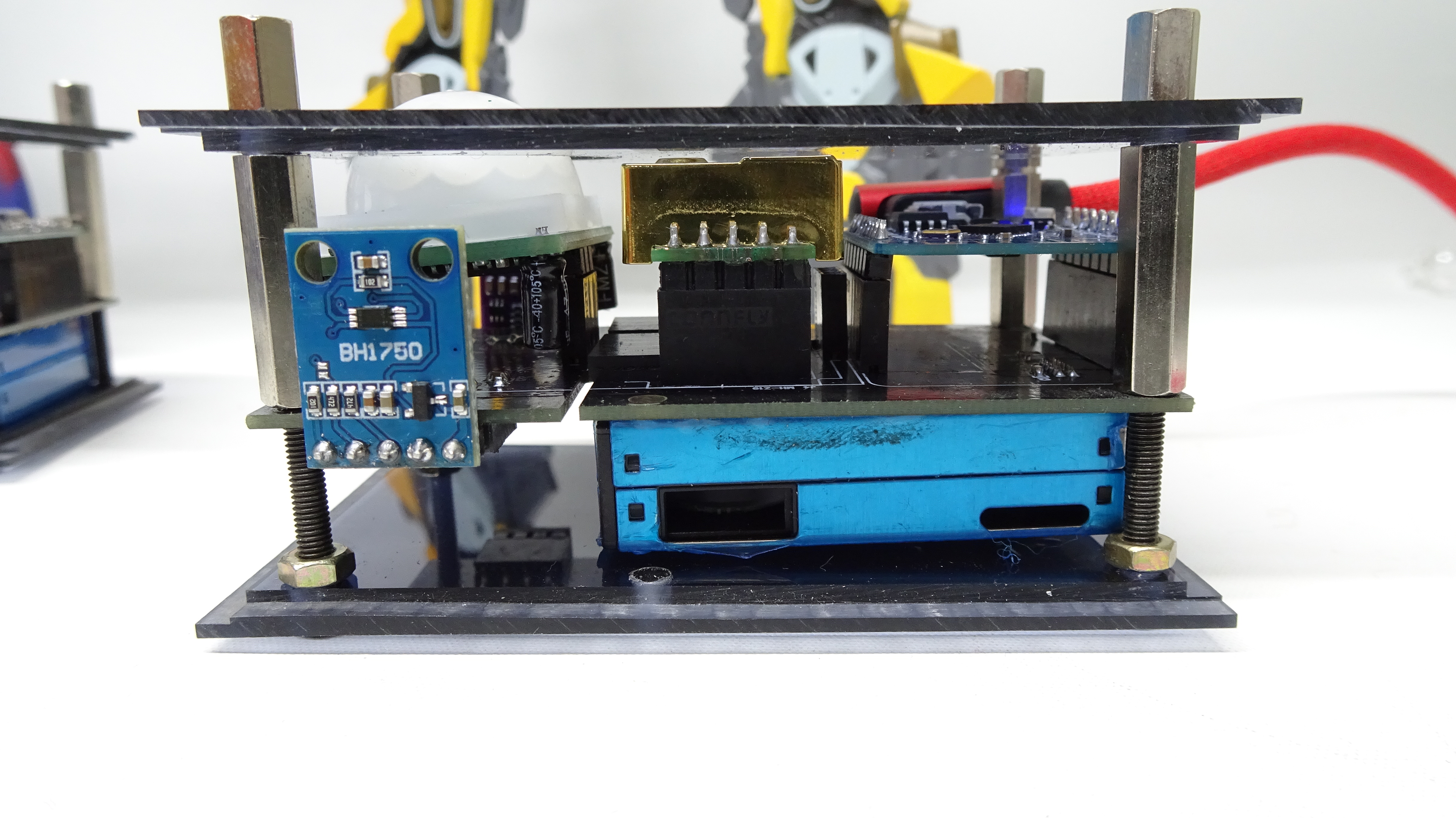

1부에 올린 Sensor PCB 활용 방법으로 (판매처는 1부글 하단에서 확인가능) ESP8266(Wemos D1)용 Sensor PCB - 1부 ESP8266(Wemos D1)용 Sensor PCB - 1부 Wemos D1 모듈이나 ESP8266으로 만들어진 모듈들을 사용하다보면 주변 센서나 기타 모듈들 연결을 해야되는데 그때마다 납땜이나 점퍼 케이블로 연결하면 미관상도 별로안좋고 시간지나다보면 연결부에서 신뢰성이.. www.kimnjang.com Open Firmware인 ESP Home와 ESP Easy를 이용하여 PCB에 부착한 모든 센서를 사용 할 수 있다 ESP Easy용 메뉴얼은 첨부파일을 참조 ESP Home 코드는 아래와 같다 다음은 Stable버전인 1.3.6 버전용 Co2센서의 ABC..

ESP8266(Wemos D1)용 Sensor PCB - 1부

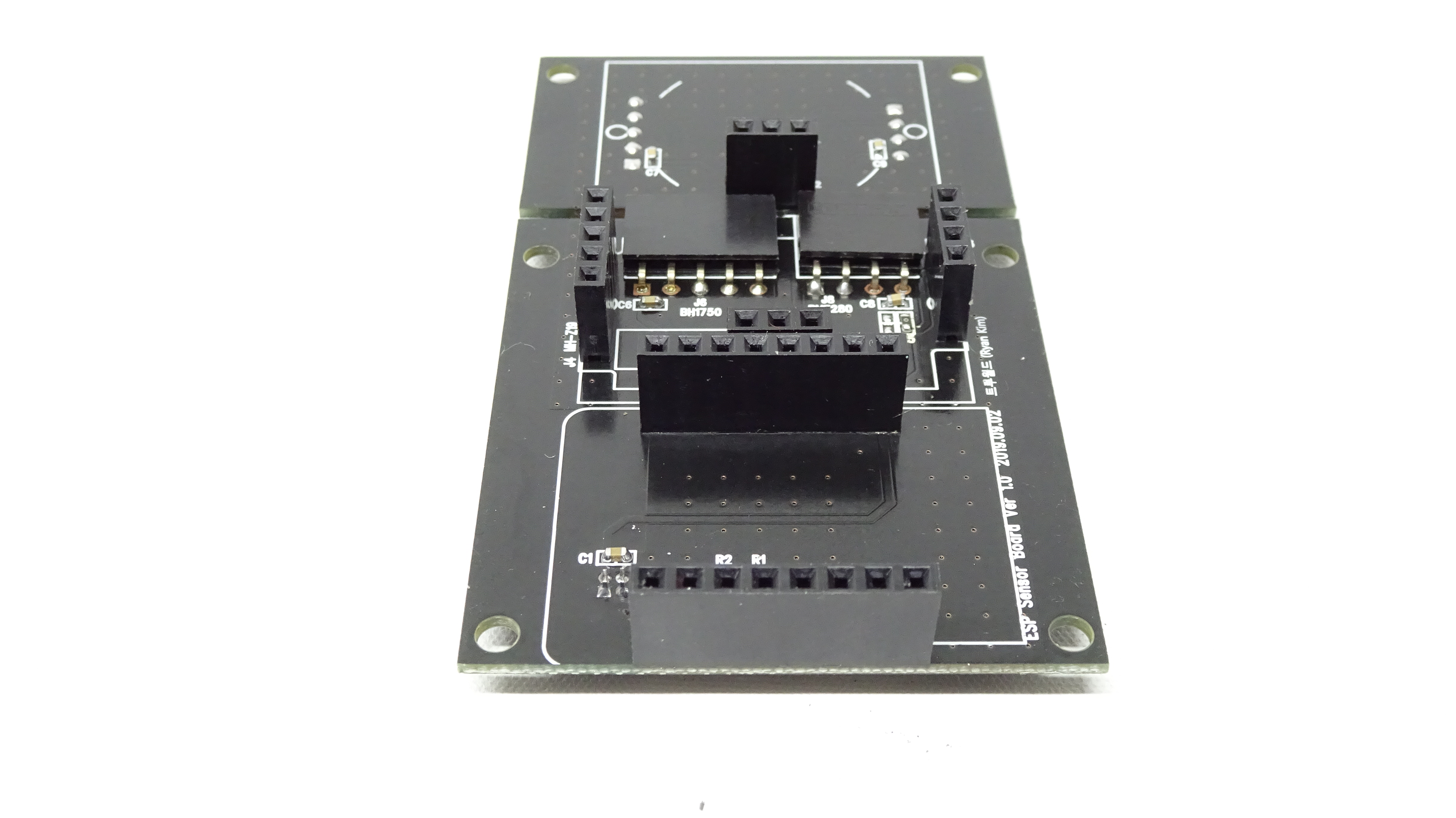

Wemos D1 모듈이나 ESP8266으로 만들어진 모듈들을 사용하다보면 주변 센서나 기타 모듈들 연결을 해야되는데 그때마다 납땜이나 점퍼 케이블로 연결하면 미관상도 별로안좋고 시간지나다보면 연결부에서 신뢰성이 떨어진다 그래서 PCB로 제작해서 쉽게 연결 할 수 있게 제품처럼 보이게 만들었다 PCB사양 ==> FR4 - 1.2T, PSR - Black, Silk - White, Finish - OSP PCB는 장착하는 센서갯수에 따라 크게도, 작게도 사용할수 있게 중간에 분리 가능한 커팅영역을 만들었다. 패턴이 지나가야해서 V-Cut가 아닌 드릴로 컷팅 가이드를 설계했다. 호환 모듈 ==> 미세먼지 센서(PMS7003), 이산화탄소(CO2)센서(MH-Z19(B)), 조도센서(BH1750), 온습도-기압센..

라즈베리파이 3 B+ Node.js 설치

라즈베리파이에 Node.js가 기본적으로 설치되지만 버전이 낮다. 이런저런 문제가 생기니 최신버전으로 설치하려고 한다. 1. 기존 Node.js 삭제 아래 순서대로 터미널에 입력해준다. 만약 npm도 설치 했다면 sudo apt-get npm 해서 삭제한다. sudo apt-get remove nodejs sudo apt-get autoremove 2. Node.js 배포판 링크 찾기 2-1. Node.js 공시기 홈페이지에서 LTS의 ARMv7의 링크 주소를 가져온다 https://nodejs.org/en/download/ Download | Node.js Node.js® is a JavaScript runtime built on Chrome's V8 JavaScript engine. nodejs.or..

Home Automation 2019.05.24

Magic Mirror Project 1부 - Raspberry Pi B 3+ 설정

Magic Mirror Project 1부 - Raspberry Pi B 3+ 설정 우선 Raspberry Pi에 라즈비안을 설치한다. Lite버전은 미지원하므로 꼭 풀버전을 다운받아야한다. https://www.raspberrypi.org/downloads/raspbian/ Download Raspbian for Raspberry Pi Raspbian is the Foundation's official supported operating system. You can install it with NOOBS or download the image below. www.raspberrypi.org 라즈베리파이 기본설정은 다른 블로그나 사이트에 많으므로 꼭 해야하는것들만 나열해 보았다. 터미널에서 //기본 환경..

Magic Mirror Project 시작~~

https://vimeo.com/171152845 일반 유리에 반사 시트지를 붙이고 뒷면에 LCD를 장착함으로써 거울 겸 디스플레이로 활용할 수 있는 Magic Mirror 을 만들기로 했다. 우선 구성은 Raspberry Pi b3+ 와 굴러다니던 이노룩스 10.2인치 + AD Board이다. 낮은 해상도라 일단 테스트 겸 체험판이다. 자세한 정보는 매지미러 빌더스를 참고하면된다. https://magicmirror.builders/ MagicMirror² Voted number 1 in the MagPi Top 50! MagicMirror² is the winner in the official Raspberry Pi magazine’s 50th issue celebration feature voted..

코콤 월패드 게이트맨 도어락, 동체센서, 도어센서 ESP모듈 활용 MQTT연동 - 2부

2019/05/20 - [Home Automation] - 코콤 월패드 게이트맨 도어락, 동체센서, 도어센서 ESP모듈 활용 MQTT연동 - 1 코콤 월패드 게이트맨 도어락, 동체센서, 도어센서 ESP모듈 활용 MQTT연동 - 1 오늘은 코콤 월패드에 연동되어있는 게이트맨 도어락, 현관문 도어(리드 스위치)와, 거실에 설치된 동체 센서를 연동해보려고 한다. 따라 하실 분들은 꼭 정확하게 내용 숙지후 따라하시길 바라며 따라하시다 생기.. www.kimnjang.com 1부에 이어 코콤 월패드 게이트맨 도어락, 동체센서, 도어센서 ESP모듈 활용 MQTT연동 - 2부 이다. 1부에서 자석센서 와 동체 센서를 위한 저항 분배 회로가 필요하다고 했다. 대략 이런 형태이다. ESP모듈에는 3.3V이하의 전원이 들..

Home Automation 2019.05.20

코콤 월패드 게이트맨 도어락, 동체센서, 도어센서 ESP모듈 활용 MQTT연동 - 1부

오늘은 코콤 월패드에 연동되어있는 게이트맨 도어락, 현관문 도어(리드 스위치)와, 거실에 설치된 동체 센서를 연동해보려고 한다. 따라 하실 분들은 꼭 정확하게 내용 숙지후 따라하시길 바라며 따라하시다 생기는 문제는 필자는 책임 질 수 없습니다~ 지난번 RS-485연동때 보았던 월패드 IO보드를 분석해보자, (2019/05/20 - [Home Automation] - 코콤 Wall PAD의 RS-485 Home Assistant 연동을 위한 H/W) IO 보드 구성 및 분석 내용 - 보라색 : Short(내부적으로 연결되어있음) - 노란색 : 신호 Pin - 주황색 : 컨트롤 Pin 1. 동체 센서 ○ 동체센서는 12V, Gnd, 방범신호+, 방범신호 - 4개의 핀으로 이루어져있음. ○ 방버 신호 +는 1..

Home Automation 2019.05.20

코콤 Wall PAD의 RS-485 Home Assistant 연동을 위한 H/W

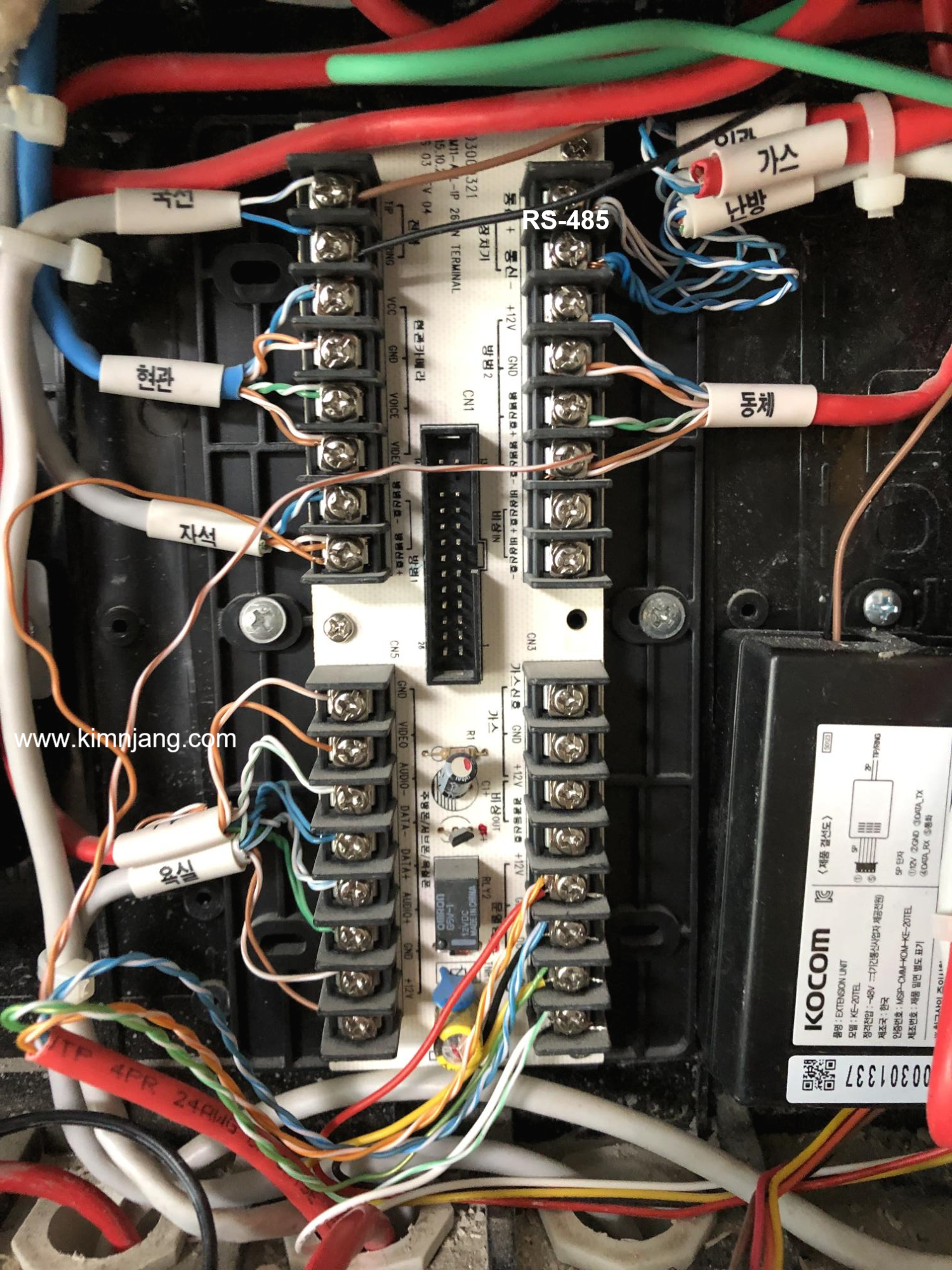

최근 지어진 아파트에는 Wall PAD에 RS-485를 이용하여 1. 조명제어(일반적으로 거실, 비싼집은 집안 전체가 제어가 된다 더라.....) 2. 보일러 3. 가스 차단기 4. 전열 교환기(단순 공기 순환용 Fan이 설치된경우도 있다.) 5. 일괄소등 스위치(엘리베이터 콜 포함) 6. 대기전력 차단 스위치 7. 시스템 에어컨 위의 6가지 모두 설치된경우도 있고 아닌경우도 있고, 월패드가 아닌 개별로 설치된경우 등등 다양하게 설치되어있을것이다. 오늘은 월패드에 연결된 장치들의 RS-485 통신라인에 새로운 Line을 추가하여 Home Assistant에서 제어하기위한 HW를 구축하려고 한다. 왼쪽 사진은 코콤 월패드를 분리하면 뒷면에 보이는 월패드 IO 보드이다. 오른쪽 상단에 여러개의 선이 한군데로..

Home Automation 2019.05.20
